(Solar Water Heating; SWH System หรือ Solar Hot Water; SWH System)
สามารถจำแนกออกได้ดังนี้
- แบบใช้พลังงานแสงอาทิตย์เพียงอย่างเดียว Thermosyphon กับ Force circulation
- แบบผสมผสาน - ความร้อนเหลือทิ้ง

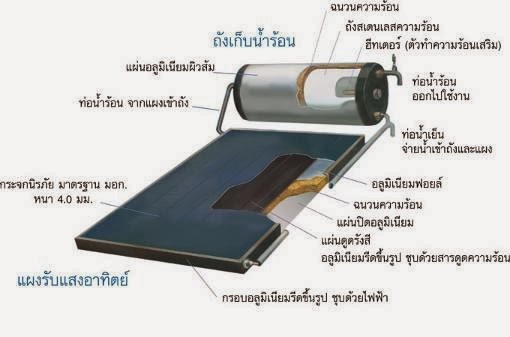

ระบบผลิตน้ำร้อนพลังงานอาทิตย์ แบบ Thermosyphon
- อาศัยการไหลเวียนตามธรรมชาติ (Natural flow)
- ไม่ต้องการไฟฟ้าและปั้มไฟฟ้าในการหมุนเวียนน้ำในตัวเก็บรังสีอาทิตย์
- ส่วนใหญ่ใช้กับระบบผลิตน้ำร้อนขนาดเล็ก
- มีทั้งแบบที่ใช้กับตัวเก็บรังสีอาทิตย์แบบ flat plate และ แบบ evacuated tube
 |
| ระบบผลิตน้ำร้อนพลังงานอาทิตย์ แบบ Thermosyphon |
 |
| ระบบผลิตน้ำร้อนพลังงานอาทิตย์ Thermosyphon |
 |
| Solar Hot Water Heating |
 |
| ผลิตน้ำร้อนพลังงานอาทิตย์ |
ระบบผลิตน้ำร้อนพลังงานอาทิตย์ แบบ Force Circulation
- ใช้ไฟฟ้าและปั้มไฟฟ้าในการหมุนเวียนน้ำในตัวเก็บรังสีอาทิตย์
- สามารถใช้กับระบบผลิตน้ำร้อนขนาดเล็ก และขนาดใหญ่
- สามารถผลิตน้ำร้อนได้อุณหภูมิสูง
- มีทั้งแบบที่ใช้กับตัวเก็บรังสีอาทิตย์แบบ flat plate และ แบบ evacuated tube
 |
| ผลิตน้ำร้อนพลังงานอาทิตย์ Force Circulation |
 |
| ผลิตน้ำร้อนพลังงานอาทิตย์ ในบ้าน |
 |
| Solar Hot Water Heating อาคาร |
ระบบผลิตน้ำร้อนพลังงานแสงอาทิตย์ แบบผสมผสาน - ความร้อนเหลือทิ้ง (Hybrid)
- ใช้อุปกรณ์แลกเปลี่ยนความร้อนนำความ ร้อนเหลือทิ้งกลับมาใช้ผลิตน้ำร้อนร่วมกับพลังงานแสงอาทิตย์
- สามารถช่วยลดขนาดของการผลิตน้ำร้อน จากแสงอาทิตย์
- เป็นแหล่งพลังงานฟรีและสะอาด
- คืนทุนเร็วกว่าระบบผลิตน้ำร้อนจากแสงอาทิตย์เพียงอย่างเดียว
 |
| ผลิตน้ำร้อนพลังงานแสงอาทิตย์ แบบผสมผสาน |
พลังงานแสงอาทิตย์ผสมผสานกับพลังงาน ความร้อนเหลือทิ้งของเครื่องปรับอากาศจึงไม่ จำเป็นต้องใช้แหล่งพลังงานเสริมเนื่องจาก พลังงานแสงอาทิตย์จะมีปัญหาช่วงฤดูฝนหรือ ตอนไม่มีแสงแดด ส่วนพลังงานความร้อนเหลือ ทิ้งของเครื่องปรับอากาศโดยปกติจะทำงานได้ดี ในช่วงฤดูร้อนและฤดูฝน
 |
| Solar Hot Water Heating Hybrid |
